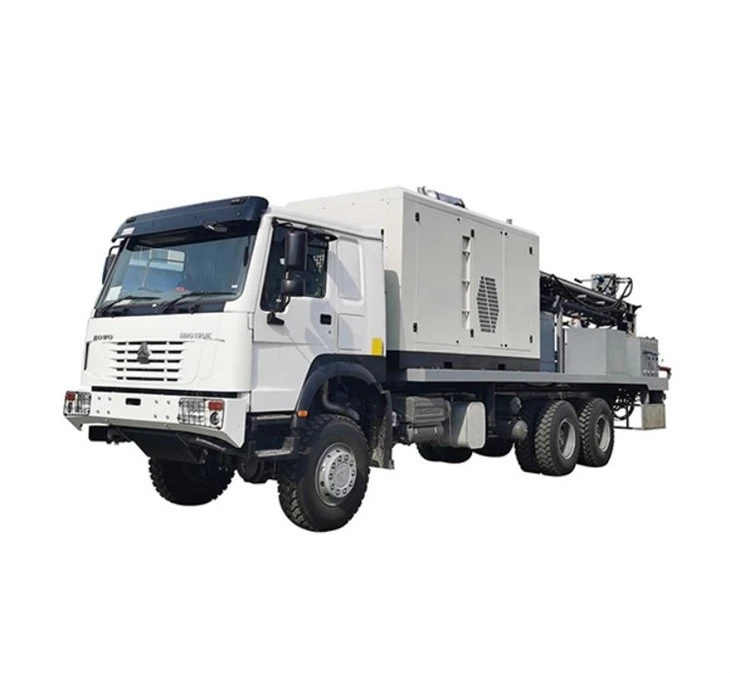

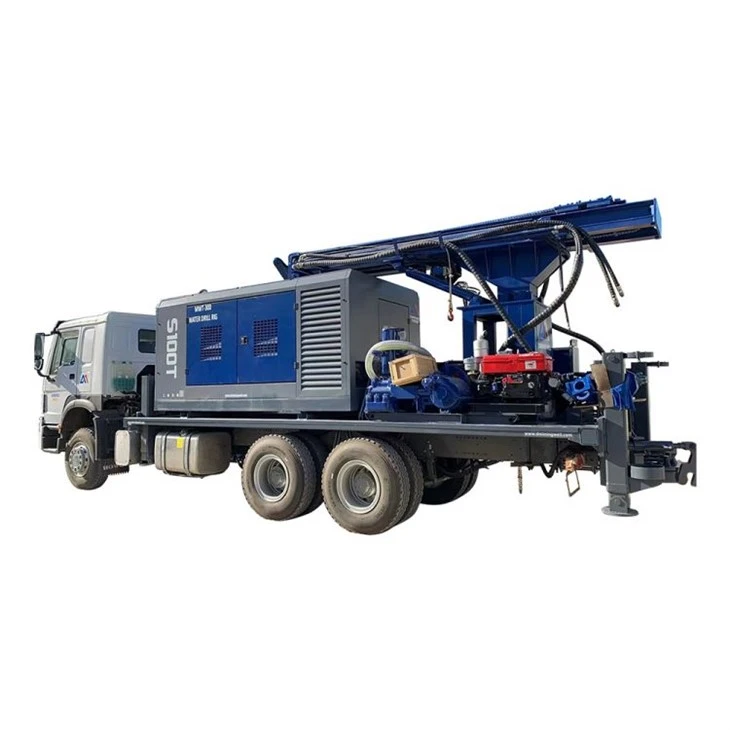

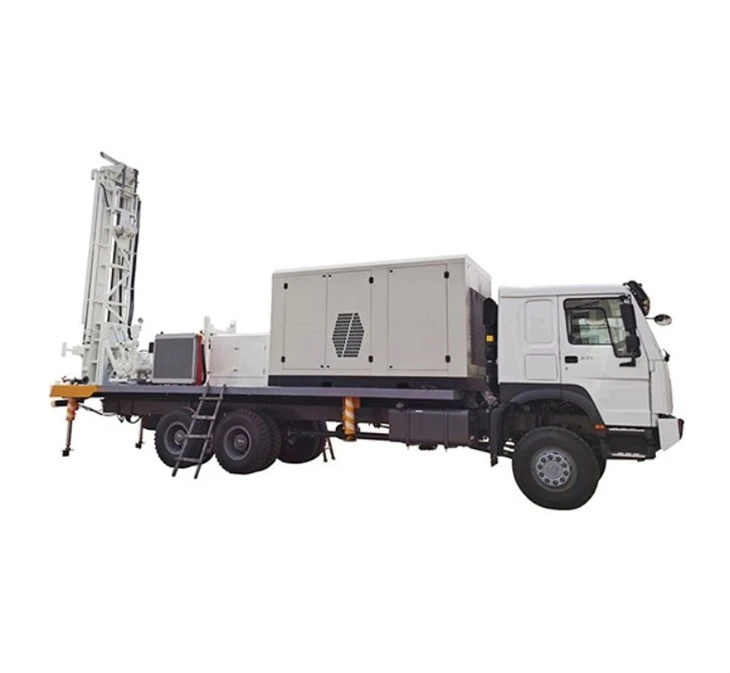

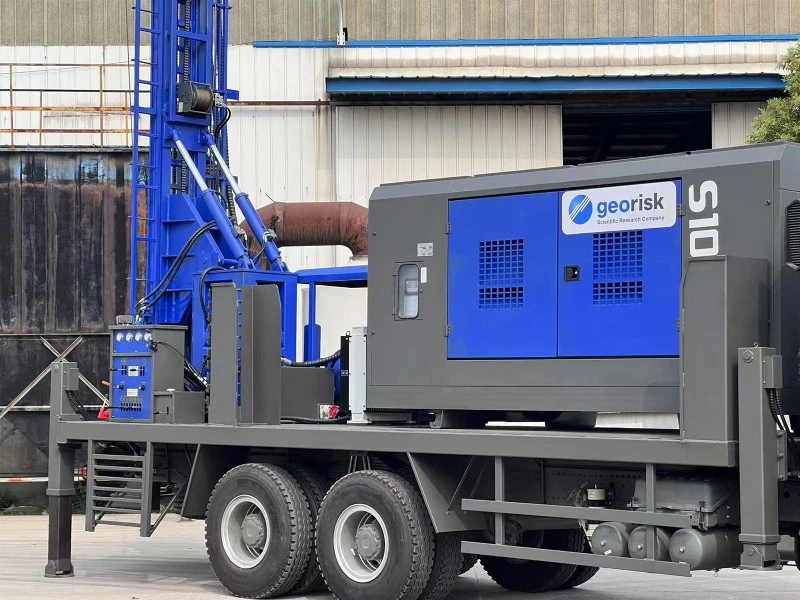

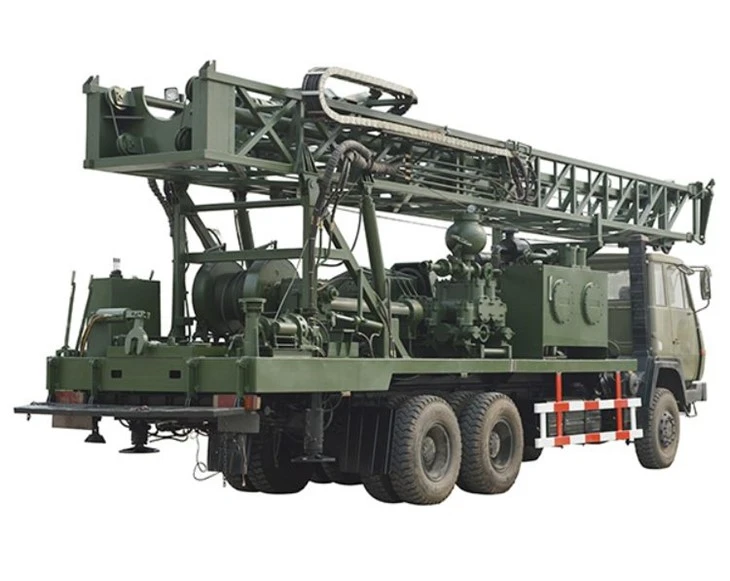

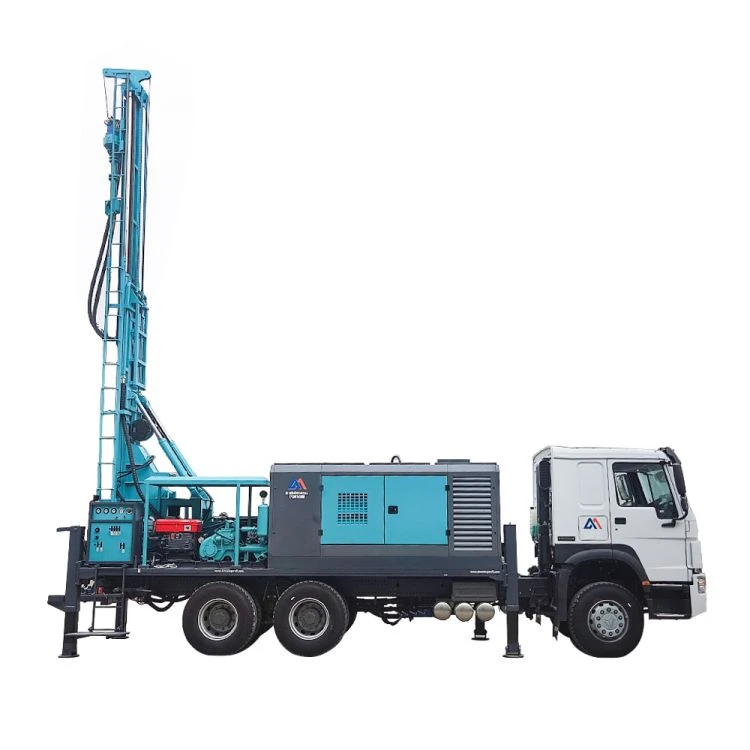

Equips de perforació d'aigua de forat muntat en camions





Paràmetres tècnics	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Profunditat de perforació (m)	180	250	280	350	400	500	680	800
Diàmetre de perforació (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Motor equipat	Yuchai 65kW o PTO	Yuchai 70kW o PTO	Yuchai 75kW o PTO	Yuchai 92kW o PTO	DEUTZ 103kW o PTO	Yuchai 118kW o PTO	Cummins 154 kW o PTO	Cummins 194 kW o PTO
Carrera d'alimentació (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Longitud del tub de perforació (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Velocitat de gir (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Parell de gir (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Força d'elevació de la plataforma (T)	12	14	17	18	25	26	30	36







Capacitat

Diàmetre del forat: 140 - 325 mm (51/2 polzades - 13 polzades)

Profunditat màxima: 250 metres @ 203 mm (8 polzades) de diàmetre

Mètode de perforació: DTH i perforació rotativa



Primer moviment

Opció 1: utilitzeu el sistema PTO i utilitzeu la caixa de canvis de transmissió per obtenir energia del motor del camió (290 CV/336 CV/371 CV) per conduir el sistema hidràulic.

Opció 2: Configuració individual de la plataforma amb un motor dièsel de 75 kW.



Estructura de la plataforma

Estructura d'acer soldada tipus I i C de gran resistència coberta amb plaques de reixa de 5 mm



Muntatge del pal

La pluma de perforació composta s'eleva mitjançant dos cilindres, augmentant la força d'elevació i reduint les dimensions de transport.

Longitud total del pal: 8000 mm

Carrera del capçal giratori: 6600 mm

Manipulació de varetes: 6 m

Obertura del centralitzador: 14 polzades (355 mm)

Cilindres d'elevació del pal: el pal s'eleva mitjançant dos cilindres hidràulics



Sistema d'alimentació

1 x cilindre hidràulic de doble efecte amb sistema de bobinat de corda 1:3

Força de tracció: 17 tones

Força de tracció: 10 – 110 tones

Velocitat de tracció: 25 m/min

Velocitat de descens: 30 m/min



Muntatge de capçal giratori

Cos d'acer de desenvolupament propi amb reducció d'engranatges rectes i lubricació en bany d'oli, accionat per dos motors hidràulics.

Par motor màxim: 6000 Nm

Velocitat: 66 – 135 rpm control fi



Sistema hidràulic

2 x bombes dosificadores per a alimentació i rotació

1 x bomba dosificadora per a bomba de fang

3 x bombes dosificadores per a refrigerador hidràulic, funcionament auxiliar i microalimentació.

Pressió màxima del sistema: 2900 psi (200 bar)

Refrigerador d'oli hidràulic: 70 gpm

Capacitat del dipòsit d'oli hidràulic: 600 litres



Panell de control

El tauler de control central es troba a la part posterior de la unitat amb fàcil accés al terra de perforació i està equipat amb tots els instruments, sistemes de control i interruptors d'emergència necessaris. Es proporciona un dispositiu de bloqueig per garantir la seguretat del tauler de control.



Clau d'extracció

S'ofereixen 4 gats d'anivellament hidràulics per a una ràpida configuració i anivellació dels gats, equipats amb guies telescòpiques de gran resistència. Les vàlvules de retenció de bloqueig es proporcionen per seguretat i tenen una capacitat de càrrega suficient.



Bomba d'injecció d'aigua/escuma (opcional)

Bomba tríplex d'injecció d'aigua d'accionament hidràulic amb els accessoris necessaris, regulador de pressió, regulador de cabal, vàlvula de retenció i filtre d'aspiració.

Caudal màxim: 80 lpm

Pressió màxima: 40 kg/cm²

Canviador de vareta única: canviador d'una vareta d'accionament manual per connectar la vareta de trepant al capçal giratori

Cabrestant: cabrestant auxiliar d'accionament hidràulic per carregar vareta de trepant al canviador de varetes amb una capacitat d'elevació de 5 tones.



Màquina de soldadura

L'alternador de soldadura semi-sense escombretes d'accionament hidràulic està disponible per a la carcassa de soldadura

Mida d'elèctrode recomanada: només de 2,5 mm a 5 mm

Corrent de soldadura: 300 amperes al 60% del cicle de treball

Monofàsica opcional: 6.0 kVA @ 220v, 50 Hz



Lubricador de línies de gas

El lubricador en línia de tipus Venturi d'acció positiva està disponible per a l'oli de martells de fons de forat.

Capacitat del dipòsit de combustible: 15 litres

Pressió de treball: 350 psi



Compressor d'aire recomanat

MININGWELL/ATLAS COPCO/LIUTECH

Capacitat del compressor d'aire:

Motor de 1100 CFM – 25 BAR – 309 kW

Motor 900CFM – 22 BAR – 228kw



Bomba de fang

Bomba de fang BW 250 d'accionament hidràulic

Carrera: 4″ (100 mm)

Potència del motor: 15 Kw

Desplaçament (màxim recomanat): 250L/min

Pressió màxima de treball: 2.5Mpa

Accessoris addicionals: llum nocturna, caixa d'eines, suport de martell

Manual d'usuari: manual d'operació, manteniment i recanvis



Opcions de camions

Camió SINO HOWO: 6*4/6*6/8*4

Camió Dongfeng: 6*4/6*6/8*4

Camió Shaanxi: 6*4/6*6/8*4







La nostra plataforma de perforació muntada en camions és un producte personalitzat que els clients poden personalitzar segons les seves necessitats reals.
