一, què és la plataforma de superfície superior del martell?
La plataforma de superfície de la superfície superior del martell és una plataforma de perforació que fixa la perforació de roca a la part superior del feix de propulsió, transmet l’energia d’impacte a través de la barra de perforació i col·labora amb el sistema de rotació i propulsió per completar l’operació de perforació superficial . És adequada per a formacions de roca dura i mitjana i s’utilitza àmpliament en:
Construcció de foratos de mina de pit obert
Excavació de la Fundació en la construcció de carreteres i ferrocarrils
Perforació en fàbriques i pedreres de pedra
Projectes d’infraestructura a gran escala com ara estacions d’energia hidroelèctrica
2, com funciona la plataforma de superfície de martell superior
Els exercicis superiors de martell treballen junts per completar les operacions de perforació mitjançant tres accions principals:
Impacte:El simulacre de roca hidràulica a la part superior genera força d’impacte d’alta freqüència, que es transmet al bit de la perforació a través de la vareta de perforació buida per trencar la roca .
Rotació:L’eina de perforació és impulsada per un motor rotatiu independent per girar per cooperar amb l’impacte per formar el tall .
Propulsió:El sistema de propulsió aplica una pressió estable cap avall al bit de perforació per assegurar que es trenqui la roca contínua .
A més, la plataforma de perforació està equipada amb un sistema d’eliminació de pols, un sistema automàtic de canvi de varetes, una cabina operativa, etc . per aconseguir una major eficiència i seguretat operativa .
3, Components principals de la plataforma de superfície de martell superior
Martell superior
Instal·lat a l'extrem frontal del feix d'alimentació, produeix energia d'impacte d'alta freqüència .
Normalment impulsat hidràulicament, la freqüència d’impacte pot arribar a 2500-3000 vegades/minut .
Feix d'alimentació
S'utilitza per suportar i guiar el moviment de l'eina de perforació i es pot ajustar verticalment o en un angle .
Sistema de canyes de perforació
Utilitzant sèries T (com T38, T45, T51) Hexagonal o Round Acer Drods, connectades al bit de perforació de roca .
Sistema d’energia hidràulica
Proporciona força motriu per a perforacions de roca, propulsió, rotació, rastrejadors, etc .
Sistema d’eliminació de pols
Eliminació de pols seca o humida, reduint la contaminació de la pols i la millora de la seguretat de l'operació .
Dispositiu de viatge
Principalment tipus de rastreig, adequat per a terrenys accidentats; Alguns models tenen rodes .
Sistema operatiu

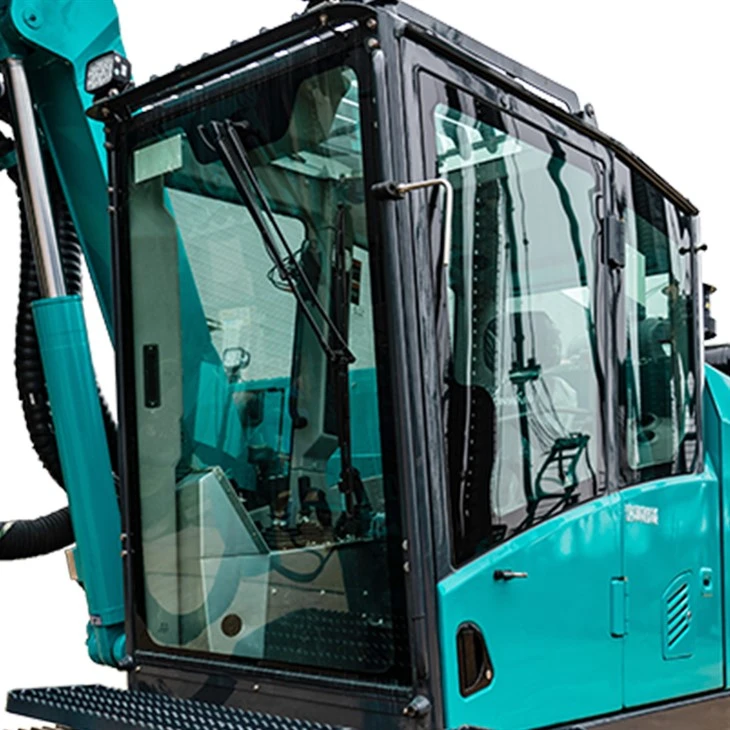

Les plataformes de perforació modernes estan equipades amb una CAB, una interfície de control LCD i fins i tot admeten el control remot sense fils o una operació remota .
4, avantatges i característiques de la perforació de la superfície de martell superior
Velocitat de perforació ràpida
Freqüència d’impacte elevat i energia concentrada, adequada per a la roca dura .
Alta qualitat de perforació
El diàmetre del forat estable i la petita desviació, propici per a un disseny de voladura precís .
Alta eficiència de combustible
En comparació amb les plataformes de perforació DTH, és més eficient en la roca dura i té un consum d’energia d’unitat inferior .
Alt grau d’intel·ligència
Les plataformes de perforació modernes tenen funcions com ara el posicionament GPS, el registre de dades de perforació i el sistema automàtic de canvi de varetes .
Fàcil manteniment
Disseny modular, els components clau són fàcils de substituir i mantenir .
5, martell superior vs . dth
| projecte | Perforació superior de martell | Dth Drilling |
|---|---|---|
| Formacions de roques aplicables | Roca dura a dura a la dura | ROCK ROCK, capes trencades, capes trencades |
| Diàmetre de perforació | Apertura petita a mitjana (64–127 mm) | Obertura de mitjana a gran (90-300mm) |
| Profunditat de perforació | Moderat (<40 m) | Larger (>100m) |
| Eficiència | Alt (millor per a la roca dura) | Més alt (millor eficiència a la roca dura) |
| Consum energètic/Eficiència Econòmica | Consum baix i baix energètic per unitat | Consum elevat de gas, un cost relativament elevat |
6, Conclusió
La plataforma de superfície superior de martell ocupa una posició important en els camps globals de mineria i enginyeria de fonamentació a causa del seu impacte d’alta freqüència, perforació eficient i control precís . És particularment adequat per a les àrees de roca de mitjana dur
Si teniu necessitats específiques (tipus de roca, diàmetre del forat, profunditat, propòsit), us puc ajudar a recomanar un model adequat i proporcionar suport de paràmetres tècnics .

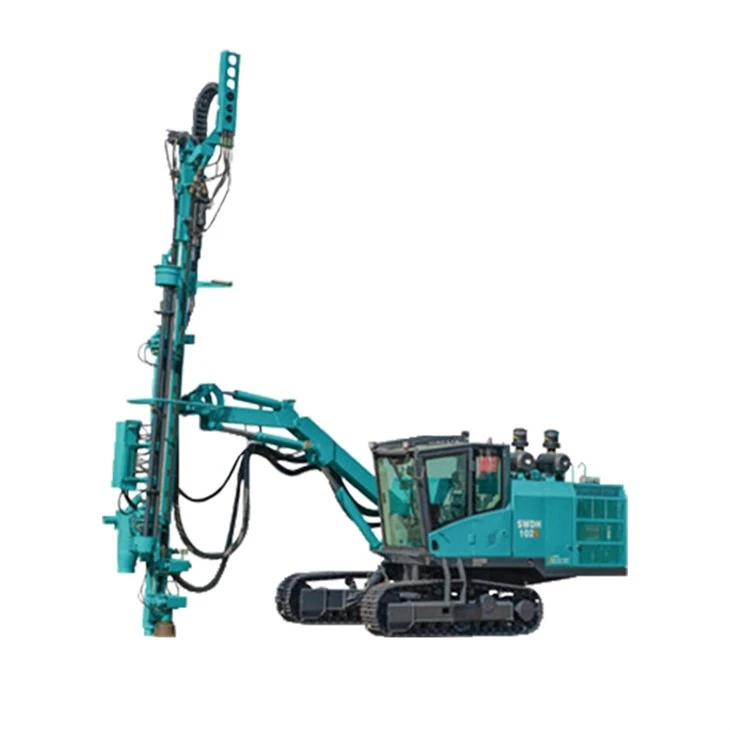

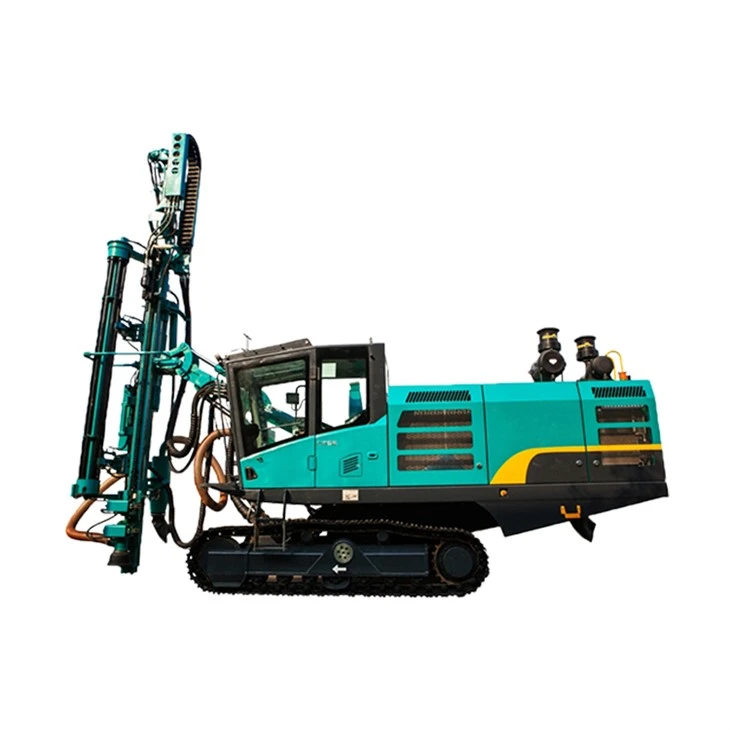

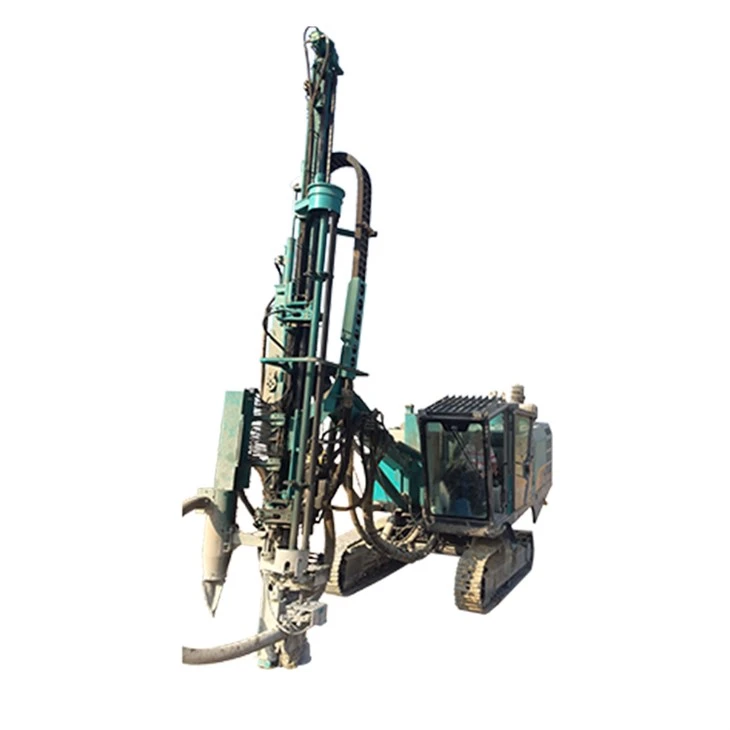

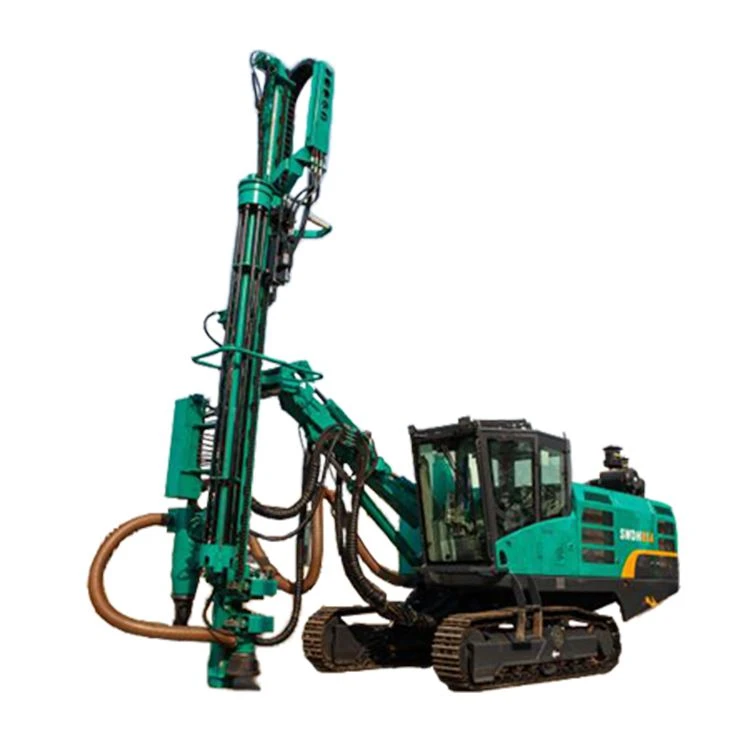

Detall del producte
Aquesta plataforma de perforació superior de martell està equipada amb un simulacre avançat de roca hidràulica coneguda per les seves capacitats de perforació ràpida, eficiència energètica, moviment adaptable, habilitats d’escalada robustes i competència en l’execució de tasques de perforació en paisatges complexos .
La concordança de potència del botó de compressor-aire roques de la màquina de perforació de martell de la sèrie SWDH Open Pit Top Hammer és raonable, cosa que pot reduir molt el consum de combustible . Les característiques completes de la plataforma hidràulica són:
1. Drillera de roca hidràulica d’alta potència, amb gran energia d’impacte i funció contraatac, reduint eficaçment el risc d’enganxament de perforació i estalvi d’eines de perforació;
2. Els components bàsics són marques de renom internacional, amb una bona fiabilitat, alta eficiència de funcionament i baix consum d'energia;
3. ROCK-Air Compressor-Motor Benchmark, mode de funcionament de doble rendiment econòmic/potent, adaptabilitat de roca àmplia i baix cost operatiu;
4. Tota la plataforma de perforació hidràulica del rastrejador té una estructura compacta, una velocitat de marxa petita i flexible, ràpida i una forta capacitat fora de carretera;
5. La plataforma de perforació hidràulica DTH adopta un braç de perforació plegable per cobrir la zona de perforació alhora, adequada per a la perforació controlada amb diversos angles i el posicionament de perforació ràpida i ràpida .
6. que utilitza rails de guia a doble cara dibuixats en fred per formar feixos de propulsió d'acer estructural, amb una gran resistència i una bona precisió guiant .
7. Drillor de forat multi-angle, es poden perforar forats azimutes verticals, inclinats i horitzontals .
8. Intelligent Sistema de control inferior comú, control precís de l'angle i la profunditat .
9. Planificació de la ruta, planificació de seqüències de forats, orientació gràfica, posicionament ràpid .
Aplicació
La màquina de perforació de les plataformes hidràuliques es pot utilitzar per a la perforació de roques en pedreres, enginyeria civil, enginyeria de carreteres, mines de pit obert i construcció de l'estació hidroelèctrica .
Enviament i pagament
Tots els equips i la plataforma de perforació Miningwell experimenten una revisió de seguretat de càrrega rigorosa per assegurar la seguretat de la càrrega al contenidor .
Els nostres mètodes de pagament: targeta de crèdit, L/C, T/T, Western Union, i donem suport a l'enviament per aire i per mar .
|
Paràmetres tècnics |
SWDH89S |
SWDH102S |
SWDH115F |
|
Paràmetres de treball |
|||
|
Range de forat (mm) |
64-115 |
76-127 |
76-127 |
|
Model de varetes de perforació |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Longitud de la varilla de perforació (mm) |
3660 |
3660 |
3050 |
|
Profunditat de perforació econòmica (MM) |
24 |
24 |
21 |
|
Drifter de roca hidràulica |
|||
|
Potència d’impacte (KW) |
14 |
18 |
20 |
|
Parell de rotació (NM) |
700 |
1000 |
1300 |
|
Velocitat de rotació (NM) |
0-180 |
0-150 |
0-175 |
|
Motor dièsel |
|||
|
Model |
Cat C7.1 |
Cat C7.1 |
QSB4.5 |
|
Potència (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Dipòsit de combustible (L) |
450 |
450 |
300 |
|
Compressor d'aire |
|||
|
Pressió (bar) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Dapareu el braç |
|||
|
Tipus |
Braç plegable |
Braç plegable |
Braç recte únic |
|
Angle d’elevació (grau) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Angle de plegament (grau) |
65~165 |
65~165 |
/ |
|
Angle de swing (grau) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Part avançada |
|||
|
Longitud d’avançament (mm) |
7300 |
7300 |
6700 |
|
Cop de compensació (mm) |
1200 |
1200 |
1200 |
|
Angle endavant (grau) |
140 |
140 |
140 |
|
Angle flip (grau) |
-20~90 |
-20~90 |
-20~90 |
|
Max . Velocitat avançada (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . propulsió (kn) |
25 |
25 |
25 |
|
Capacitat de caminar |
|||
|
Max . velocitat de caminar (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . tracció (kN) |
100 |
100 |
80 |
|
Gradeabilitat (grau) |
25 graus |
25 graus |
25 graus |
|
Angle de balanceig del marc de pista (grau) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Selecció del xassís (mm) a terra (mm) |
400 |
400 |
400 |
|
Dimensions |
|||
|
Pes (Kg) |
15000 |
15000 |
12000 |
|
Longitud*amplada*alçada (funcionament) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Longitud*amplada*alçada (transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
