一,
Què és la plataforma de perforació del pou d’aigua de rastrejador hidràulic?
Rig de perforació del pou d’aigua de rastrejador és una mena d’equips de perforació amb sistema de caminada de rastrejadors, adequats per a la construcció mòbil en diversos terrenys complexos. Es impulsa majoritàriament hidràulicament, amb mètodes de perforació flexibles i diversos, com ara la perforació pneumàtica de la forat, la perforació de circulació de fang, la perforació d’escuma d’aire, etc., que es pot adaptar a diverses condicions de formació, des de capa de sorra, capa de còdols fins a formació de roca dura projectes.
2,
Estructura de composició de la plataforma de perforació del pou d'aigua de rastrejador
1. CHASSIS CRAWLER
Té una capacitat fora de carretera i és adequat per a terrenys muntanyosos, muntanyosos, fangosos i altres.
Les pistes d’acer o les pistes de goma són opcionals i alguns models admeten la direcció in situ de 360 graus.
2. Torre de perforació
Es pot alçar i baixar i inclinar per facilitar la perforació vertical o angular;
Normalment té un cop de metres 2-6 i es pot equipar amb un dispositiu d'aixecament automàtic o un sistema automàtic de canvi de varetes.
3. Pack de motor del motor
És impulsat principalment per un motor dièsel per proporcionar energia al sistema hidràulic i als dispositius auxiliars de tota la màquina;
El rang de potència es troba generalment entre 60-200 kw.
4. Sistema de perforació
Inclou un capçal rotatiu/capçal de potència (capçal rotatiu), un martell de fora (DTH), una bomba de fang, un martell pneumàtic, etc .;
És compatible amb diversos mètodes de perforació: perforació d'aire, perforació de fang i perforació composta.
5. Sistema hidràulic
Controla l’elevació, la propulsió, la rotació, la caminada, els outriggers i altres accions del Derrick;
Les configuracions de gamma alta poden estar equipades amb tecnologia de detecció de càrrega (detecció de càrrega) i control proporcional.
6. Sistema de control
Dividit en control hidràulic manual, control elèctric i control remot;
Els models de gamma alta estan equipats amb dispositius intel·ligents com ara pantalles tàctils, sensors d’angle, calibres de profunditat, etc.
3,
Paràmetres tècnics principals (exemple)
| Projecte | Gamma de paràmetres |
|---|---|
| Diàmetre de perforació | 100–450 mm (personalitzable) |
| Profunditat màxima de perforació | 100–600 m (segons el model) |
| Mètode de perforació | Dth Pneumatic perforing / Circulació de fang |
| Tipus de potència | Motor dièsel (comunament Yuchai, Cummins) |
| Energia del motor | 60–200 kW |
| Mètode de viatge | Drive Crawler (motor hidràulic) |
| Capacitat d’elevació | 5–25 tones |
| Cop d’empenta | 2–6 m |
| Adaptació del compressor d'aire | 17-30 bar, 10–35 m³/min (opcional) |
4,
Avantatges
Alta eficiència: Velocitat de perforació més ràpida i reducció de temps d’aturada a causa d’un potent control hidràulic i un rendiment estable.
Baixa intensitat laboral: Fàcil funcionament redueix la càrrega de treball manual, millorant la productivitat i la seguretat.
Durabilitat i fiabilitat: Construït amb components d’alt grau, garantint un funcionament a llarg termini en entorns difícils.
Fàcil manteniment: El disseny modular permet el servei convenient i la substitució de peces.
Rendible: Ofereix una proporció equilibrada de preus-rendiment, ideal per a contractistes i projectes governamentals de desenvolupament de l'aigua.
5,
Aplicacions típiques
Drillora del pou d'aigua (domèstic, agrícola, industrial)
Forats geotèrmics
Perforació d’exploració
Desenvolupament de subministrament d'aigua municipal i rural
Projectes de socors de desastres i aigua d’emergència
6,

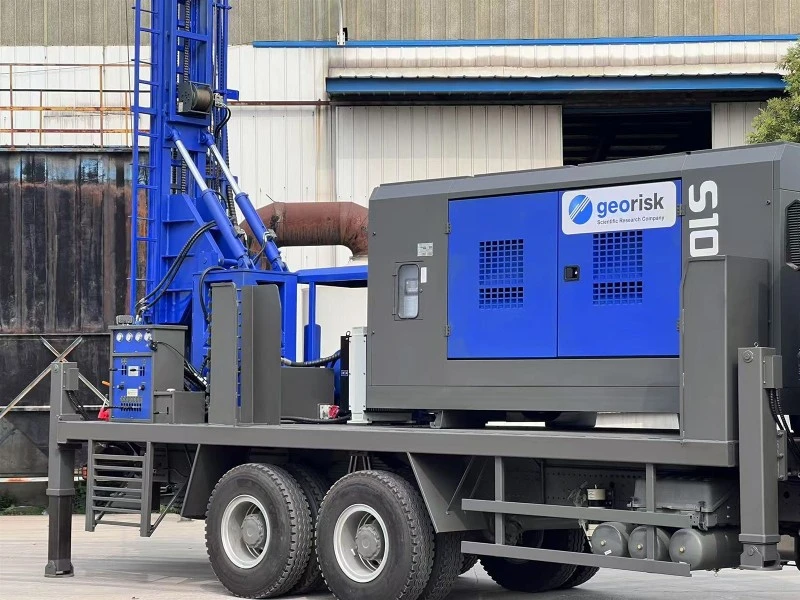

Comparació típica: Muntat de camions Crawler vs
| Projecte | Crawler Water Well Rig | Rigor |
|---|---|---|
| Mobilitat | Passabilitat forta i alta tot terreny | Moviment ràpid, però limitat a les carreteres |
| Apte per al lloc | Muntanyes, terres de conreu, terres fangoses, terreny complex | Carreteres llises, zones rurals o afores urbanes |
| Costar | Rendiment mitjà i alt de costos | Lleugerament alt, requereix un xassís de camions dedicat |
| Eficiència de funcionament | Alt, adequat per a la construcció contínua a llarg termini | Alt, adequat per al moviment de llarga distància i el desplegament ràpid |
| Facilitat d’operació | Alt, millor amb el control remot | Molt integrat, fàcil d’operar |
7,结语
La plataforma de perforació del pou d’aigua de rastrejador és un equip ideal per a projectes actuals de perforació d’aigua a causa de la seva excel·lent adaptabilitat del terreny, l’eficiència de la construcció i la versatilitat. Especialment en entorns complexos com la conservació d’aigua rural, les terres de conreu de muntanya i el desenvolupament geotèrmic, la seva flexibilitat i estabilitat superen amb escreix els equips tradicionals.
Si heu de recomanar un model adequat, configureu una solució del compressor d’aire o necessiteu coincidir els consumibles com ara la canonada de perforació/bit de perforació/bomba de fang, podeu proporcionar requisits de construcció i personalitzaré una solució completa per a vosaltres.
Detall del producte
- Nom de marca: Miningwell
- Certificació: CE, ISO
- Quantitat mínima de comanda: 1 conjunt
- Detalls del paquet: 40HQ -20 gp
- Hora de lliurament: 15-20 dies
- Condicions de pagament: L/C, T/T, Western Union
El motor multicilinder de la famosa fàbrica condueix el sistema hidràulic, amb el filtre d’aire de dues etapes i la ingesta d’aire del compressor d’aire en el disseny que amplia la vida útil del motor dièsel. Disseny de conjunts de bombes per a usos especials, fàcil de mantenir, redueix els costos de manteniment. Control de consola hidràulica centralitzada, fàcil per al funcionament.
Aquest equip de la plataforma de perforació del pou d’aigua de rastrejador adopta un xassís de rastrejador d’excavador amb un fort rendiment fora de carretera. Disseny independent del mòdul, la plataforma de perforació es pot muntar al camió, augmentant la mobilitat. Dues velocitats de rotativa i propulsió per satisfer les diferents necessitats del sòl i la perforació de roques. Positioner combinat, pot ajustar i substituir el disc de posicionament segons diferents tipus de barres de perforació i martells submergits per assegurar un posicionament i un centratge precisos i fiables. El mecanisme del cabrestant facilita el guanyador de la canonada de perforació i el forat cap avall i redueix la intensitat laboral.
Aplicació
La plataforma de perforació MW350 Crawler és una mena d’equips de perforació lleugera, d’alta eficiència i multifuncionals, que és principalment adequat per a perforació industrial i civil i perforació geotèrmica, amb els avantatges de l’estructura compacta, la velocitat de propulsió ràpida, la maniobrabilitat i una àmplia gamma d’aplicacions, i és especialment adequada per a zones muntanyoses i formacions rocoses per a la extracció d’aigua.
Enviament i pagament
Tots els equips i la plataforma de perforació Miningwell experimenten una revisió de seguretat de càrrega rigorosa per assegurar la seguretat de la càrrega al contenidor.
Els nostres mètodes de pagament: targeta de crèdit, L/C, T/T, Western Union, i donem suport a l'enviament per aire i per mar.

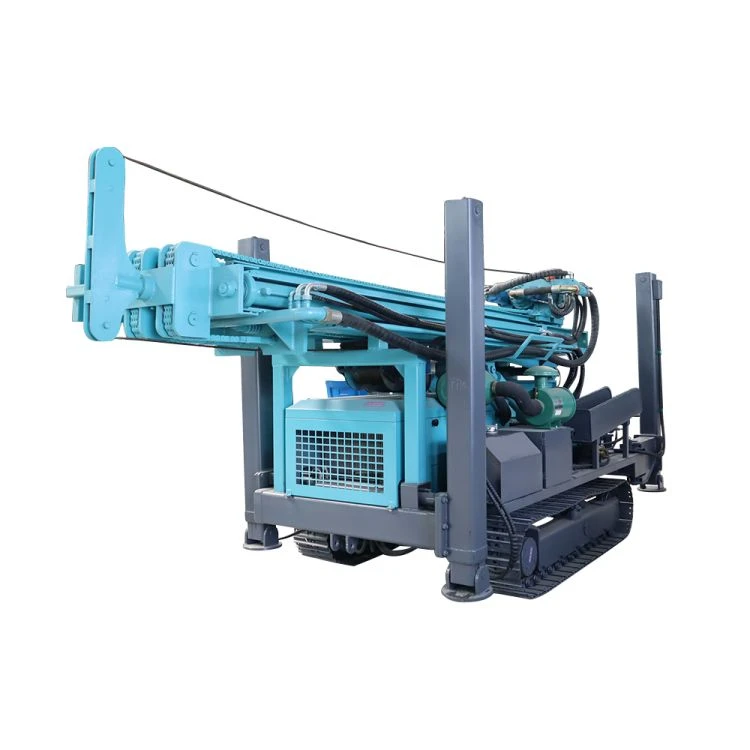

AquestRigor de perforació d'aigua de rastrejador hidràulicés capaç de fer forats en formacions variades i el diàmetre de la perforació pot arribar a 140-325 mm. És totalment hidràulic per suportar el parell alt d’un motor hidràulic i el gran forat d’un cilindre hidràulic, juntament amb la força propulsiva.
|
MW 350 Hidràulic Crawler Water Rig |
|||
|
El pes (t) |
8.6 |
Diàmetre de la canonada de perforació (mm) |
Φ89 Φ102 |
|
El diàmetre del forat (mm) |
140-325 |
Longitud de canonades de perforació (M) |
1.5m 2.0m 3.0m 6.0m |
|
Profunditat de perforació (M) |
350 |
Força d’elevació de les plataformes (T) |
22 |
|
Longitud d’avançament única (M) |
6.6 |
Velocitat de pujada ràpida (m/min) |
18 |
|
Velocitat de caminar (km/h) |
2.5 |
Velocitat d’alimentació ràpida (m/min) |
33 |
|
Angles d’escalada (Max.) |
30 |
Amplada de càrrega (M) |
2.7 |
|
Condensador equipat (KW) |
92 |
Força de muntatge de Winch (T) |
2 |
|
Utilitzant la pressió de l’aire (MPA) |
1.7-3.4 |
Parell de swing (NM) |
6200-8500 |
|
Consum d'aire (m³/min) |
17-36 |
Dimensió (mm) |
6000×2000×2550 |
|
Velocitat del swing (rpm) |
66-135 |
Equipat amb martell |
Sèries de pressió del vent mitjà i alta |
|
L’eficiència de la penetració (m/h) |
15-35 |
Cop de cama alta (M) |
1.4 |
|
La marca del motor |
Motor de Yuchai |
||
