Especificacions
|
Paràmetres tècnics |
MW330SⅤ | MW400QSⅤ |
MW400SV |
MW500SV |
MW600SV |
MW650SV |
MW750SV |
|
Profunditat màxima de perforació (M) |
330 |
400 |
400 |
500 |
600 |
650 |
750 |
|
Potència (KW) |
91 |
103 |
92 |
110 |
132 |
132 |
176 |
|
Diàmetre de perforació (mm) |
105-305 |
105-325 |
105-325 |
105-400 |
105-400 |
105-450 |
105-450 |
|
Pressió de l'aire (Mpa) |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.2-3.5 |
1.6-6 |
1.6-6 |
|
Consum d'aire (m³/min) |
16-55 |
16-55 |
16-55 |
16-55 |
16-55 |
16-75 |
16-75 |
|
Longitud del tub de perforació (m) |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
Diàmetre del tub de perforació (mm) |
89 |
89/102 |
89/102 |
89/102 | 89/102 |
89/102 |
102 |
|
Pressió axial (T) |
3 |
4 |
4 |
6 |
6 |
6 |
6 |
|
Força d'elevació (T) |
18 |
22 |
22 |
30 |
35 |
38 |
40 |
|
Velocitat d'elevació ràpida (m/min) |
30 |
29 |
29 |
29 |
33 |
28 |
31 |
|
Velocitat d'alimentació ràpida (m/min) |
60 |
56 |
56 |
48 |
55 |
60 |
65 |
|
Parell rotatiu màxim (Nm) |
8000/4000 |
8000/4000 |
8000/4000 |
11000/5500 |
12000/6000 |
13000/6500 |
13000/6500 |
|
Velocitat de rotació màxima (r/min) |
60/120 |
75/150 |
75/150 |
75/150 |
90/180 |
95/190 |
95/190 |
|
Gran força d'elevació del cabrestant secundari (T) |
- |
- |
- |
- |
- |
- |
- |
|
Força d'elevació del cabrestant secundària petita (T) |
1.5 |
1.5 |
1.5 |
1.5 |
2.5 |
2.5 |
2.5 |
|
Traç de gats (m) |
1.45 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
Eficiència de perforació (m/h) |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
10-35 |
|
Velocitat de moviment (km/h) |
2.5 |
3 |
2.5 |
3 |
3 |
3 |
3 |
|
Angle de pujada (Pendent) |
21 graus |
21 graus |
21 graus |
21 graus |
21 graus |
21 graus |
21 graus |
|
Pes de la plataforma (T) |
8.3 |
8.6 |
9.8 |
10.6 |
12.5 |
13 |
14 |
|
Dimensió (M) |
6.32*1.7*2.39 |
6.25*1.7*2.39 |
6.26*1.85*2.43 |
6.52*1.85*2.51 |
6.73*2.1*2.63 |
6.73*2.1*2.75 |
6.64*2.25*2.59 |
|
Condició de treball |
Formació no consolidada i cap de pedra |
||||||
|
Mètode de perforació |
Accionament superior hidràulic rotatiu i perforació d'empenta, martell o fang |
||||||
|
Martell DTH coincident |
Sèries de mitjana i alta pressió d'aire |
||||||
|
Accessoris opcionals |
Bomba de fang, bomba centrífuga, generador, bomba d'escuma, camió |
||||||

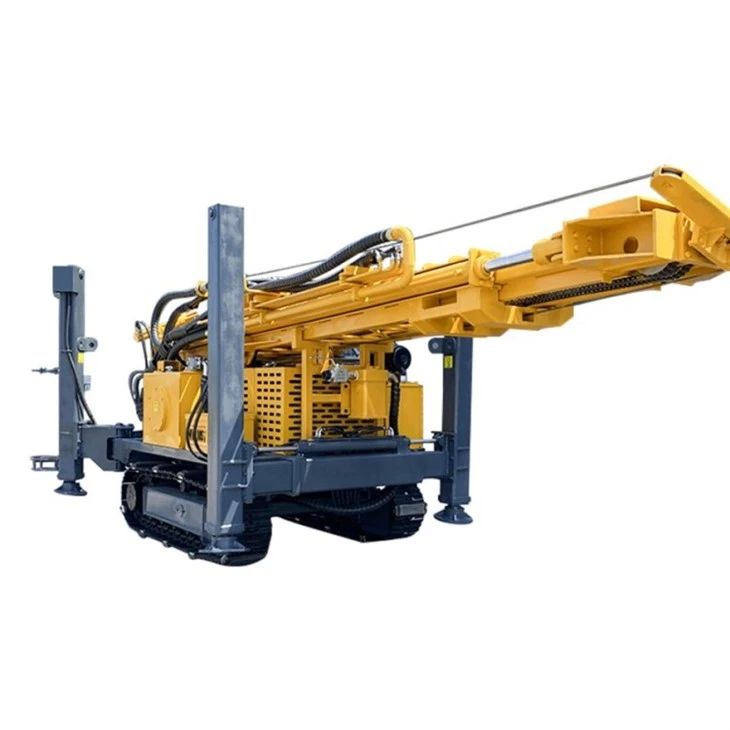

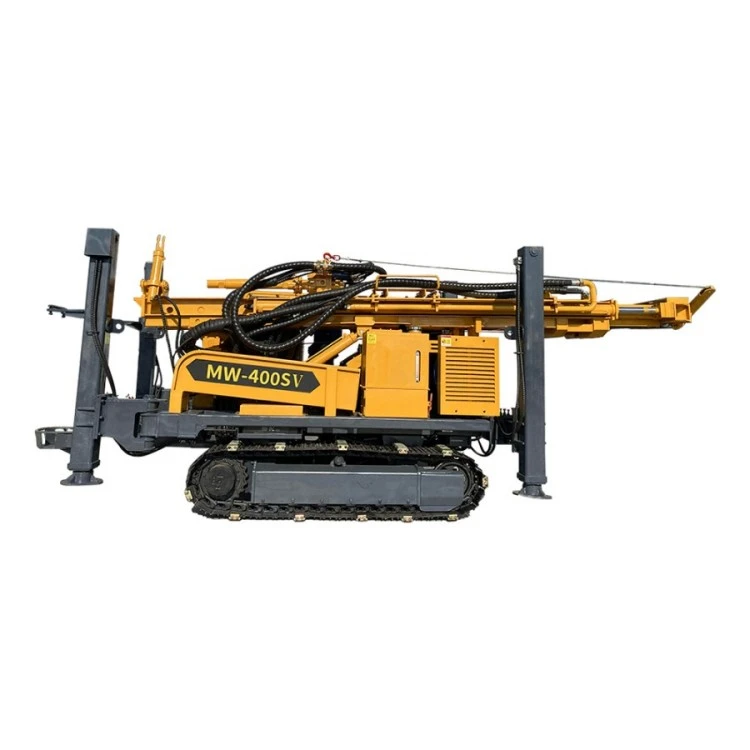

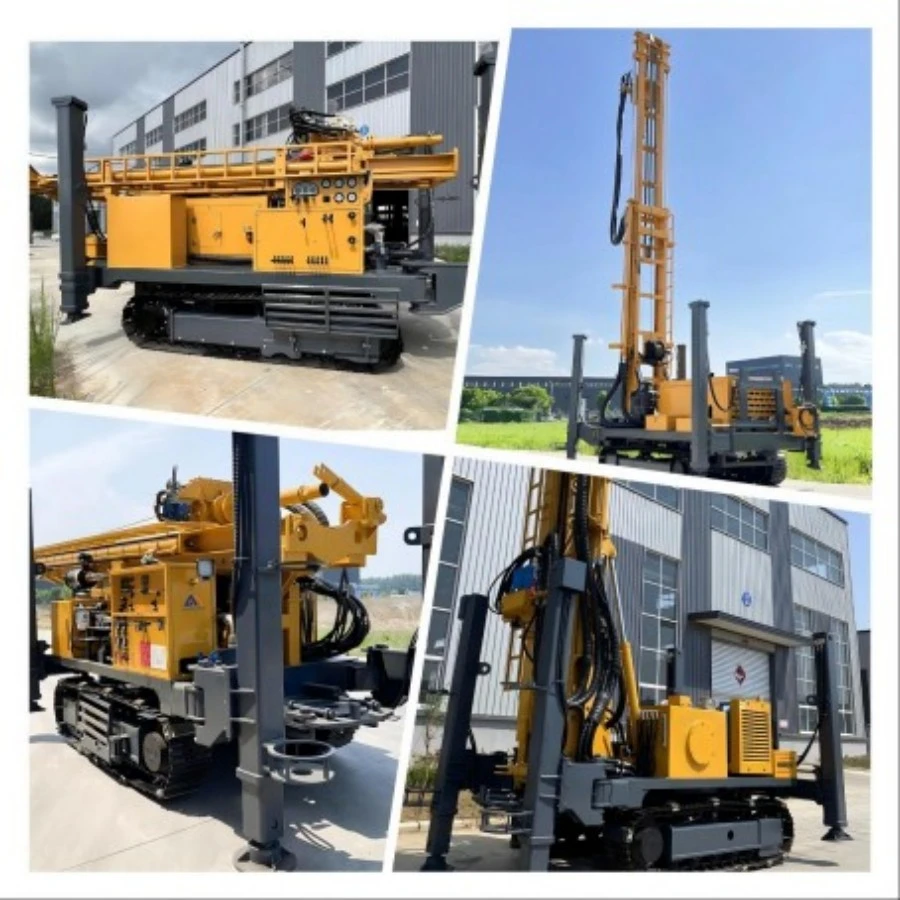

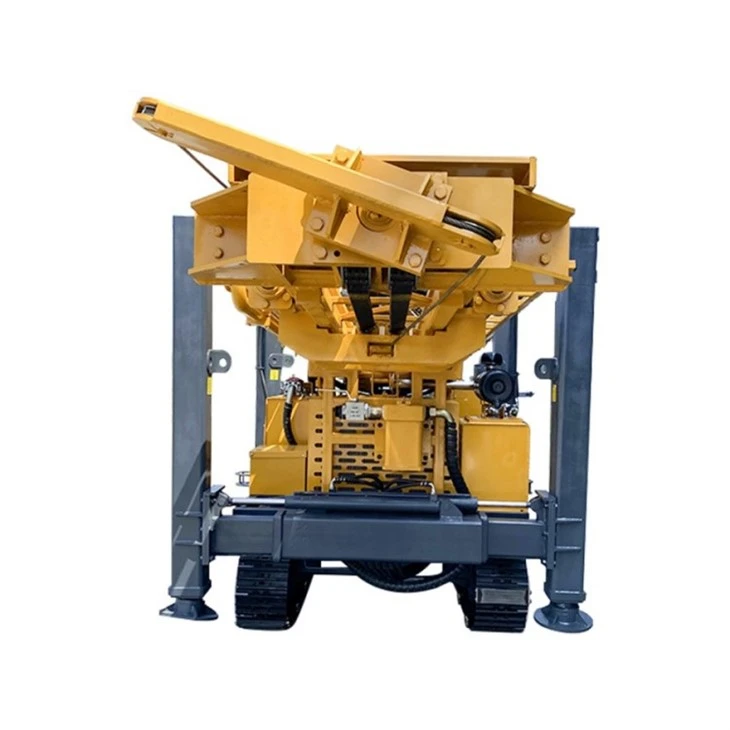

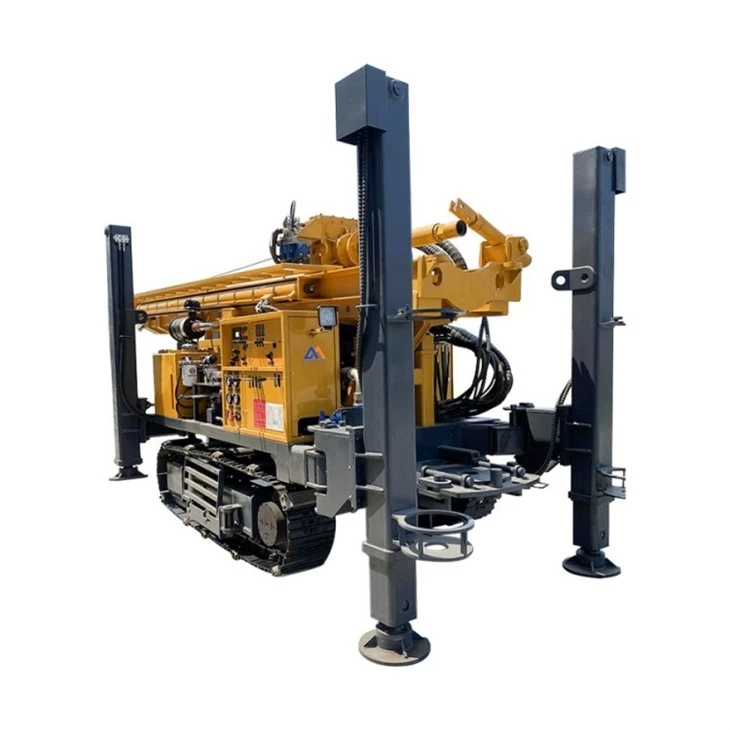

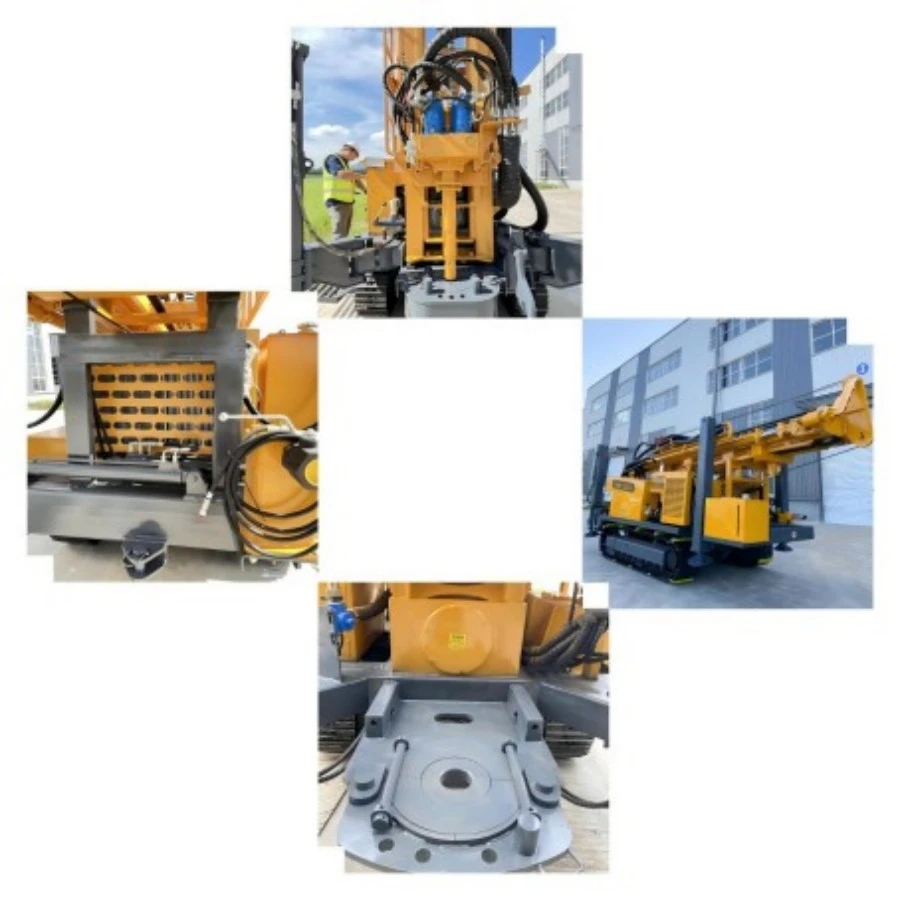

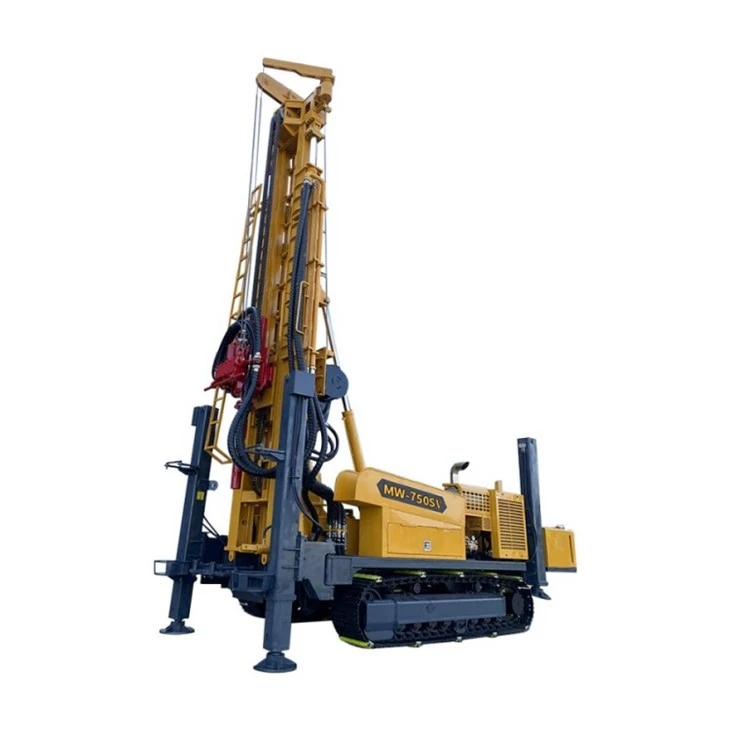

Detall del producte
L'aixecament del marc de la plataforma de perforació de pous d'aigua de la unitat superior, la descàrrega de la vareta de perforació, la rotació i l'alimentació, les potes de suport, l'elevació, la caminada i altres accions d'aquesta sèrie de plataformes de perforació s'implementen mitjançant sistemes hidràulics, reduint considerablement la intensitat de la mà d'obra i millorant l'eficiència de la construcció. i qualitat d'enginyeria. La plataforma de perforació de pous hidràulic de tipus torre telescòpica redueix la longitud del marc de perforació dues vegades i pot baixar directament una vareta o carcassa de 6-metre, escurçant encara més el temps d'assistència a la perforació. El panell de control rotatiu actualitzat es pot utilitzar per a diferents condicions de treball.
Nom de marca: miningwell
Certificació: CE, ISO
Quantitat mínima de comanda: 1 conjunt
Detalls del paquet: 40HQ-20GP
Termini de lliurament: 15-20 dies
Condicions de pagament: L/C, T/T, Western Union
El nostre avantatge
La plataforma de perforació de pous d'aigua totalment hidràulica pot utilitzar la perforació de martell DTH d'aire i la perforació de fang.
La consola de control centralitzada és adequada per a cada manipulació i control. L'estirament i l'aixecament ràpids redueixen el temps auxiliar i milloren l'eficiència del treball.
El sistema d'accionament principal, la caixa de transferència, la caixa de canvis, la unitat de cabrestant doble, la bomba de fang, la plataforma giratòria, la torre de perforació, el sistema d'alimentació es configuren al xassís.
És una plataforma de perforació hidràulica amb circulació direccional. Es pot equipar amb una bomba de fang que adopta el purí com a líquid de rentat i pot perforar argila, sorra i roca si està equipada amb una broca adequada.
La potència de la plataforma de perforació de pous d'aigua hidràulica portàtil prové d'un motor Yuchai 9lkw que impulsa la bomba d'èmbol d'alta pressió de gran desplaçament i es caracteritza per un potent rendiment dinàmic i estable.
La força de tracció es pot regular i controlar, que s'adapten a la màquina a la perforació de forats profunds.
La plataforma de perforació de pous d'aigua d'accionament superior hidràulic complet pot configurar un generador convenient per soldar o il·luminar per treballar a la nit.
El cabrestant principal està disponible a la plataforma, de manera que és d'alta eficiència quan la plataforma perfora sobre roca de fang i sobre la formació de la intempèrie.
L'accionament principal de la plataforma és hidràulica i les quatre potes d'aterratge i la torre de perforació estan controlades hidràulicament. La caixa de transferència i el sistema d'embragatge de la bomba de fang també s'accionen hidràulicament.
Les funcions auxiliars hidràuliques són fàcils i eficients per a l'extensió de la guia, el gir de la pluma, l'elevació de la pluma, l'abocament de la guia.
Enviament i pagament
Cada peça de l'equip de Miningwell i la plataforma de perforació se sotmet a un rigorós control de seguretat de càrrega per garantir la seguretat de la càrrega al contenidor.
Els nostres mètodes de pagament: targeta de crèdit, L/C, T/T, Western Union i admetem l'enviament per aire i per mar.
Etiquetes populars: Plataforma de perforació de pous d'aigua totalment hidràulica d'accionament superior, fabricants, proveïdors, fàbrica de plataformes de perforació de pous d'aigua totalment hidràuliques d'accionament superior de la Xina
