Especificacions
|
Paràmetres tècnics |
Especificació del tub de perforació (mm) |
Profunditat de perforació (m) |
|
|
Tub de perforació domèstic |
Tipus d'engrossiment interior |
42 |
1400 |
|
50 |
1000 |
||
|
60 |
830 |
||
|
El nucli de la corda |
55.5 |
1250 |
|
|
71 |
1000 |
||
|
89 |
800 |
||
|
Tub de perforació DCDMA |
Tub de perforació BQ |
1300 |
|
|
Tub de perforació NQ |
1000 |
||
|
Tub de perforació HQ |
750 |
||
|
Tub de perforació PQ |
420 |
||
|
Tipus d'engrossiment exterior |
60 |
800 |
|
|
73 |
500 |
||
|
89 |
300 |
||
|
Angle de perforació |
0 grau -360 grau |
||
|
Motor |
Model |
Poder |
Velocitat |
|
Motor |
Y225S-4 |
37 kW |
1480 r/min |
|
Motor dièsel |
CA4110 |
81 kW |
2800 r/min |
|
Girador |
|||
|
Tipus: màquina d'alimentació hidràulica de doble cilindre tipus rotatiu |
|||
|
Diàmetre de vertical |
φ93 mm |
||
|
eix a través del forat |
|||
|
Velocitat del cargol vertical |
|||
|
Rotació cap endavant (r/min) |
60/90/166/272/379/481/183/296/514/835/1164/1476 |
||
|
Velocitat inversa (r/min) |
63/198 |
||
|
Màx. parell de l'eix vertical |
8000N·m |
||
|
Traç vertical |
600 mm |
||
|
Màx. gravetat de l'eix vertical |
125KN |
||
|
Màx. pressió vertical de l'eix |
90KN |
||
|
Polipast |
|||
|
Tipus: Transmissió d'engranatges planetaris, fre de maneta |
|||
|
Diàmetre del cable |
φ18,5 mm |
||
|
Capacitat del cable del tambor |
95 m (bobina set capes) |
||
|
Màx. força d'elevació d'una sola corda |
45KN |
||
|
Velocitat d'elevació del cable |
|||
|
Velocitat lineal del tambor (m/s) |
0.7-2,68m/s (dotze graus) |
||
|
L'embragatge |
|||
|
Tipus: embragatge de fricció d'un sol disc sec especial d'automòbil |
|||
|
(combinat amb la caixa de canvis 6T46) |
|||
|
El sistema hidràulic |
|||
|
La pressió del sistema |
|||
|
La pressió nominal |
20Mpa |
||
|
La pressió més alta |
25Mpa |
||
|
Capacitat |
20 ml/r |
||
|
Secció de bastidor |
|||
|
Tipus: tipus lliscant (amb base lliscant) |
|||
|
Colp d'esquena de l'aparell |
460 mm |
||
|
Distància del forat |
260 mm |
||
|
Mida (L*W*H) |
3550 * 2200 * 3100 mm |
||
|
Pes de la plataforma (amb motor elèctric) |
6300 kg |
||
Detall del producte
- Nom de marca: miningwell
- Quantitat mínima de comanda: 1 conjunt
- Detalls de l'embalatge: embalatge estàndard d'exportació
- Termini de lliurament: 15-20 dies
- Condicions de pagament: L/C, T/T, Western Union

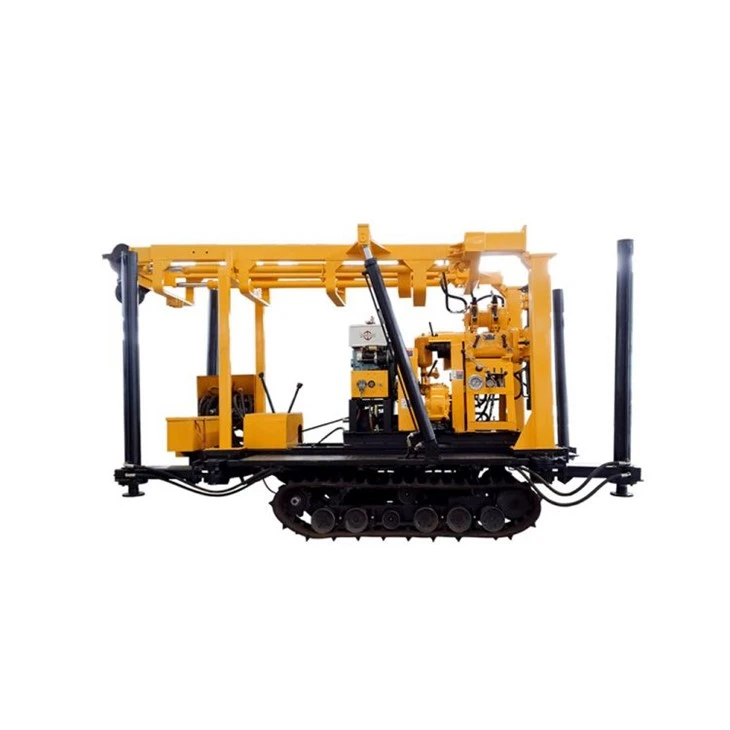

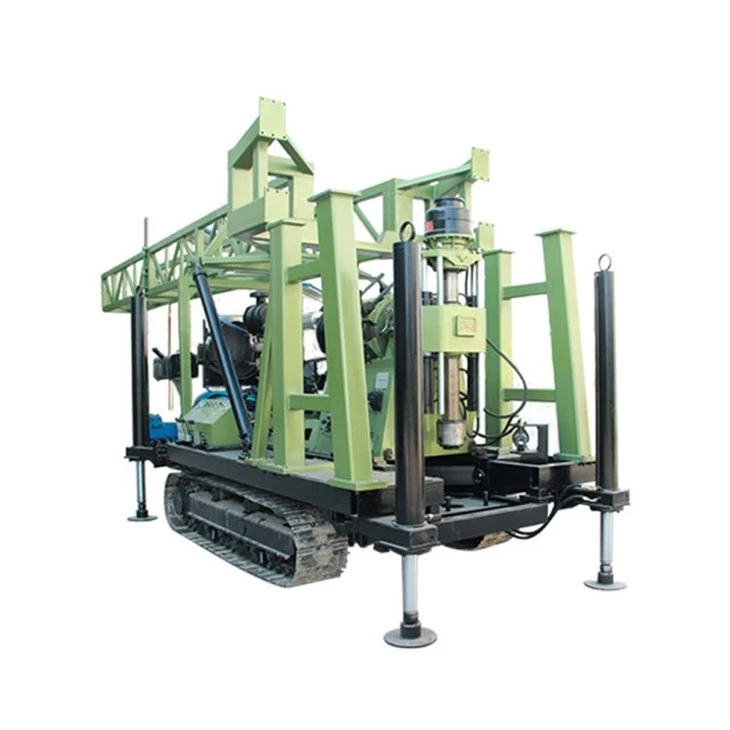

XY-44Característiques principals de la perforació de nucli de roca sobre eruga
1. Amb més etapes de velocitat de rotació (12 endavant i 2 enrere) i un rang de velocitat de rotació raonable, parell de baixa velocitat (fins a 8000 N.m), no només és adequat per a la perforació de nuclis d'aliatge i diamant, sinó també per a l'exploració geològica d'enginyeria , perforació de pous hidrològics i construcció de pilotes de fonamentació.
2. Diàmetre del forat de l'eix vertical (93 mm), alimentació hidràulica de doble cilindre, carrera llarga (fins a 600 mm), forta adaptabilitat al procés, especialment adequat per a la perforació de corda de tub de perforació de gran diàmetre (coring superior), que és propici per a millora de l'eficiència de la perforació.
3. Adopció de la transmissió Tsinghua Wanliyang 6T46, àmpliament combinada amb Foton, JAC, Kaima, Wuzheng i altres models de camions. Tecnologia madura, qualitat estable, forta capacitat de sobrecàrrega, estacions de servei postvenda i accessoris a tot el país.
4. El mandril hidràulic és la subjecció de molla de disc, l'alliberament del cilindre hidràulic, el mandril hidràulic de centratge automàtic de tres cavitats.
5.La configuració hidràulica incorpora una bomba d'oli d'engranatges per subministrar oli, garantint una instal·lació senzilla, facilitat d'ús, ús mínim d'energia, baixa temperatura de l'oli i un funcionament constant. Aquest aparell ve equipat amb una bomba d'oli accionada manualment; En cas de fallar el motor, la bomba manual es pot utilitzar per extreure instruments de perforació a la cavitat.
6. Aquest motor es pot equipar amb el motor d'aspiració natural FAW TIANCHAI 4110 (81 kW) o amb la variant turboalimentada Guangxi Yuchai 4110 (105 kW).
7. La plataforma de perforació muntada sobre erugues té un centre de gravetat baix, una llarga distància de desplaçament (460 mm), una fixació ferma i una perforació estable d'alta velocitat.
8. Equipat amb mesurador antivibracions, que és bo per al control del diàmetre del forat. Menys nansa de càrrega i descàrrega, transport flexible.
9. Adopta un xassís sobre eruga, i la carrera del cilindre d'estabilizador d'1,5 m es pot carregar automàticament, cosa que és convenient per al moviment i el transport.
Aplicació principal
Utilitzades principalment en camps com la geologia, la metal·lúrgia, el carbó, la hidrologia i l'enginyeria, aquestes plataformes de perforació central també són adequades per a l'enginyeria geològica, l'exploració de petroli i gas poc profunds, la ventilació de túnels de mines, sistemes de drenatge, la perforació de pous hidrològics i la construcció de grans piles de fonamentació.
