Què és un cargol d'ancoratge autoperforant?
A Pern d'ancoratge autoperforantés una barra d'acer roscada buida que serveix tant de vareta de perforació com de vareta d'ancoratge. Durant la perforació, la lletada flueix a través del nucli buit, unint l'ancoratge directament amb la formació circumdant.
El sistema s'utilitza àmpliament juntament amb equips de perforació com araequips de perforació sobre eruguesicompressors d'aire

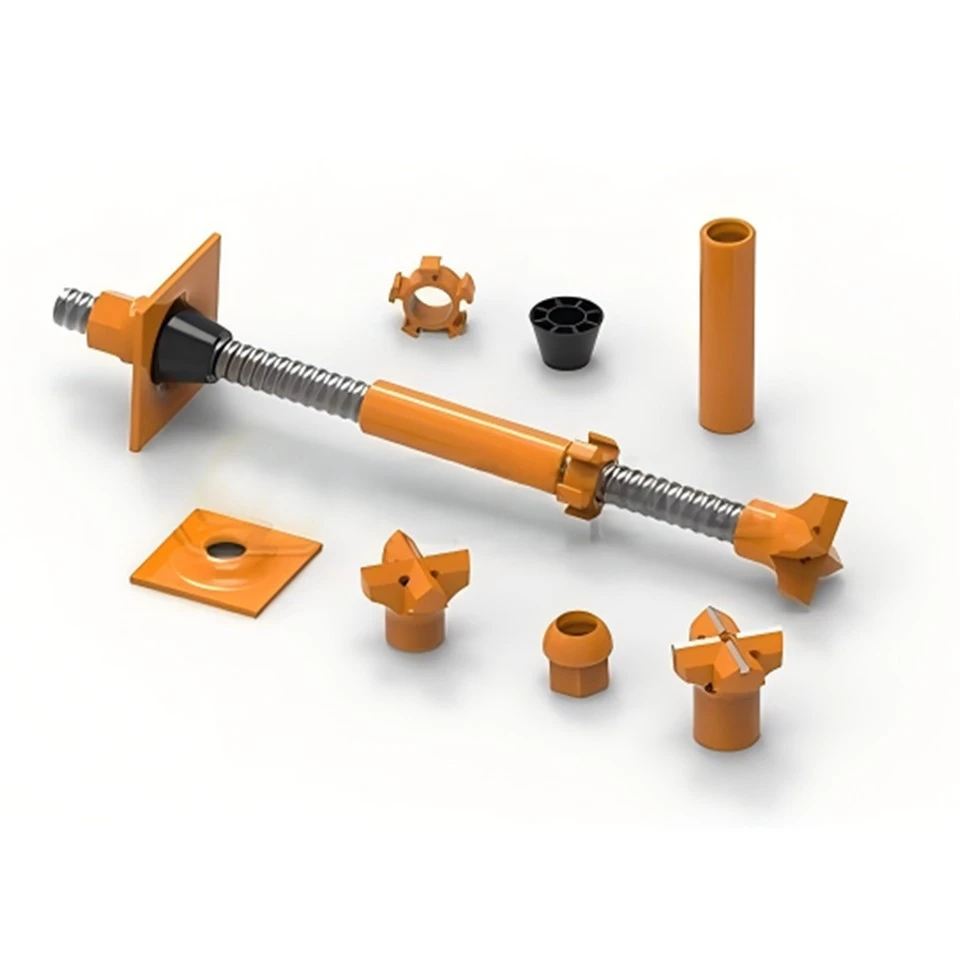

Components del sistema d'ancoratge autoperforant
Un sistema SDA complet consta de:
Barra d'ancoratge buida
Disponible en T30 / T40 / T45 / T52 / T73 / T76.
Broques
Les diferents condicions del sòl requereixen diferents bits:
Bits de carbur
Trossets d'argila
Bits creuats
Peces d'ala
Acobladors i femelles
S'utilitza per a l'extensió i tensió de barres.
Plaques de rodament
Proporciona suport a la superfície.
Accessoris d'injecció de lletada
Característiques clau del cargol d'ancoratge autoperforant Dminingwell
① Construcció d'un-pas: no cal cap carcassa
Aquesta característica el fa especialment adequat per a terrenys suaus o solts que s'enfonsen fàcilment.
② Alta capacitat de càrrega
Els fils externs continus proporcionen una excel·lent resistència a la tracció, complint els requisits de reforç de fonamentació i suport de roca.
③ Nucli buit per rejuntar
Assegura un ompliment complet i una unió forta.
④ Àmplia gamma de broques
Apte per a sorra, grava, roca meteoritzada, roca fracturada i formacions mixtes.
⑤ Protecció anticorrosió opcional
Galvanització en calent
Recobriment epoxi
Doble protecció contra la corrosió
Paràmetres tècnics (models d'exemple)
1. Barra d'ancoratge buida
| Imatge | Model | Resistència a la tracció (kN) | Límit de fluència (kN) | Elongació (%) | Notes |
|---|---|---|---|---|---|
| (imatge) | HER25N | 200 | 150 | 8 | El fil de mà-esquerra o dreta-es pot personalitzar |
2. Broques
| Imatge | Tipus | Model | Diàmetre (mm) | Condicions del sòl adequades |
|---|---|---|---|---|
| (imatge) | Bit d'acer creuat | HSR25/42 | 42 | Fang, terra de grava, guix, pedra calcària, terra argilosa, farciment artificial, formigó feble |
| (imatge) | Broca de carbur creuat | HSR25/42 | 42 | Roca suau-mitjana, grava amb llambordes, roca fracturada, formigó no armat |
| (imatge) | Bit de botó d'acer | HSR25/42 | 42 | Formacions trencades, gres tou, calcària, grava, capes de roca tova |
| (imatge) | Bit de carbur de botó | HSR25/42 | 42 | Roca meteoritzada suau-mitja, capes de llambordes, toba, fil·lita, roca volcànica |
3. Fruits secs
| Imatge | Tipus | Model | A través de plans (mm) | Longitud (mm) | Notes |
|---|---|---|---|---|---|
| (imatge) | femella hexagonal | HER25-L35 | 41 | 35 | Força-compatible amb la barra d'ancoratge compatible |
| (imatge) | Nou esfèrica | HER25-L40.5 | 41 | 40.5 | Força-compatible amb la barra d'ancoratge compatible |
4. Placa d'ancoratge
| Imatge | Tipus | Model | Longitud lateral (mm) | Gruix (mm) | Notes |
|---|---|---|---|---|---|
| (imatge) | Plat quadrat | HER25-L150-T6 | 150 | 6 | Mides personalitzades disponibles |
5. Adaptador de broca
| Imatge | Model | Barra d'ancoratge compatible | Bit compatible | Notes |
|---|---|---|---|---|
| (imatge) | SSR25/R32 | R25 | R32 | Permet la connexió entre barres d'ancoratge R25 i broques R32 més grans |
6. Altres accessoris
| Imatge | Nom de l'accessori |
|---|---|
| (imatge) | Màniga guia |
| (imatge) | Adaptador de rejuntat rotatiu |
| (imatge) | Adaptador de tija per a trepant pneumàtic de roca |
| (imatge) | Adaptador de tija per a trepant hidràulic |
| (imatge) | Adaptador de tija per a martell DTH |
Aplicacions del cargol d'ancoratge autoperforant
-
El sistema s'utilitza àmpliament en:
✔ Túneles i construcció subterrània
Per a suport de roca, reforç de volta i pre{0}}juntada.
【: Plataforma de perforació de túnels】✔ Mineria i cavernes
Cargols de sostre, reforç de paret lateral.
✔ Estabilització de talussos i prevenció d'esllavissades
Funciona eficaçment en sòls solts i pendents fracturats.
【 : Plataforma de perforació geotècnica】✔ Reforç de cimentació i micropilotes
Els cargols d'ancoratge autoperforants sovint funcionen juntament amb:
【 : Plataforma de perforació rotativa】
【 : Plataforma hidràulica sobre eruga】
Comparació: SDA Bolt vs Anchor tradicional
| Mètode tradicional | SDA Bolt |
|---|---|
| Necessita carcassa | No cal carcassa |
| El forat es col·lapsa fàcilment | Perforació estable fins i tot en sòls solts |
| Construcció lenta | Alta velocitat d'instal·lació |
| Procés de diversos-passos | Perforació d'un-pas + rejuntat + ancoratge |
Com funcionen els cargols SDA amb els vostres altres productes
Per millorar l'eficiència de la perforació, un sistema SDA sovint es combina amb:
✔ Compressor d'aire de cargol
Proporciona un flux continu d'aire d'alta pressió-per a la perforació.
【 : Compressor d'aire de cargol mòbil】
✔ Martell DTH i Bit DTH
En perforar formacions geològiques més dures.
【 :DTH Hammer Series】
✔ Plataforma de perforació de pous d'aigua / Plataforma de perforació sobre eruga
S'utilitza per a la preparació del sòl i la perforació-previa al suport.
【 : Plataforma de perforació de pous d'aigua】
【 : Plataforma de perforació pneumàtica sobre erugues】
Per què triar el cargol d'ancoratge autoperforant Dminingwell?
Barres d'ancoratge d'acer-d'alta resistència
Gamma completa de T30 a T76
Producció certificada CE/ISO-
Longituds personalitzades, broques, recobriments i accessoris
Gran inventari i lliurament ràpid
Fort suport d'enginyeria i{0}}experiència en projectes a llarg termini
与企业品牌类内链自然结合:
【 :Sobre Dminingwell】
Preguntes freqüents
P1: Es poden utilitzar perns d'ancoratge autoperforants en formacions sorrenques o col·lapsants?
Sí. Els cargols SDA estan dissenyats per a terrenys febles, solts i col·lapsats on fallen els ancoratges tradicionals.
P2: Puc triar el meu propi tipus de broca?
Per descomptat. Oferim broques d'argila, broques creuades, broques de carbur i broques d'ala depenent de l'estat de la roca.
P3: Oferiu sistemes SDA complets?
Sí. Hi ha barres buides, acoblaments, femelles, plaques, broques i accessoris de rejuntat.
P4: Hi ha disponible un recobriment anticorrosió?
Sí, es pot afegir-galvanització en calent o recobriment epoxi per a projectes-a llarg termini.
P5: Els cargols SDA poden funcionar amb les vostres plataformes de perforació?
Sí. Els cargols SDA són totalment compatibles amb les màquines de perforació Dminingwell:
