I. Configuració i origen de la unitat completa
Components de la tecnologia bàsica
Element de cargol del compressor (compressió d'una sola etapa)
Components importats
Sistema de control
Acoblament
Vàlvula de càrrega/descàrrega d’entrada, vàlvula reguladora, vàlvula de solenoide
Filtre d’entrada d’aire, filtre d’oli, separador d’aire d’oli
Mànegues flexibles a alta temperatura
Tots els components anteriors, inclòs el sistema de control i altres parts, són produïts per Atlas Copco AirPower a Bèlgica o OEM fabricats a Europa.
Components domèstics
Sistema de xassís i eixos de remolc, especialment dissenyat per a les condicions de la carretera xinesa
Motor dièsel: Motor de Dongfeng Cummins China Stage IV
Recinte, cotó insonoritzat i deflectors
Dipòsit d’emmagatzematge d’aire i vàlvula de seguretat
Unitat de ventilador de refrigeració i radiador
Mànegues flexibles i canonades de combustible ambiental
Diverses articulacions i colades de canonades
Filtre dièsel
Caixa de canvis
Vàlvula de pressió mínima
Sensors i cablejat relacionat
Entre aquests, el motor dièsel és fabricat per Dongfeng Cummins Engine Co., Ltd., mentre que altres components són OEM produïts pels proveïdors d'Atlas Copco a Wuxi.
II. Pantalla de control principal
Manòmetre de pressió de treball del compressor
Botó de càrrega del compressor
Mesurador de l'hora de funcionament acumulada
Llums d’indicadors d’alarma i falles
Botó d’inici/parada i mòdul de control
Dipòsit de tanc de combustible i pantalla de dipòsit def (urea)
Indicador del nivell d’oli de l’element de cargol
Indicador d’obstrucció del filtre d’entrada d’aire
Iii. Dispositius i funcions de protecció principals
Protecció automàtica de l'aturada:
Sort de la temperatura del compressor Llum d’alarma alta
Pessió de l'oli del motor Llum d'alarma baixa
Temperatura del refrigerant del motor Llum d’alarma alta
Llums d’alarma de nivell baix de combustible i dipòsit
Auto-comprovació d’autocontracció i indiscutibilitat de regeneració després del tractament
Sistema de ritme estàndard per a l’optimització d’estalvi d’energia
Iv. Documents i articles que acompanyen
Manual de funcionament i manteniment del producte
Catàleg de peces de recanvi
Certificats de recipient de pressió i vàlvules de seguretat
50- kit de manteniment d'hora

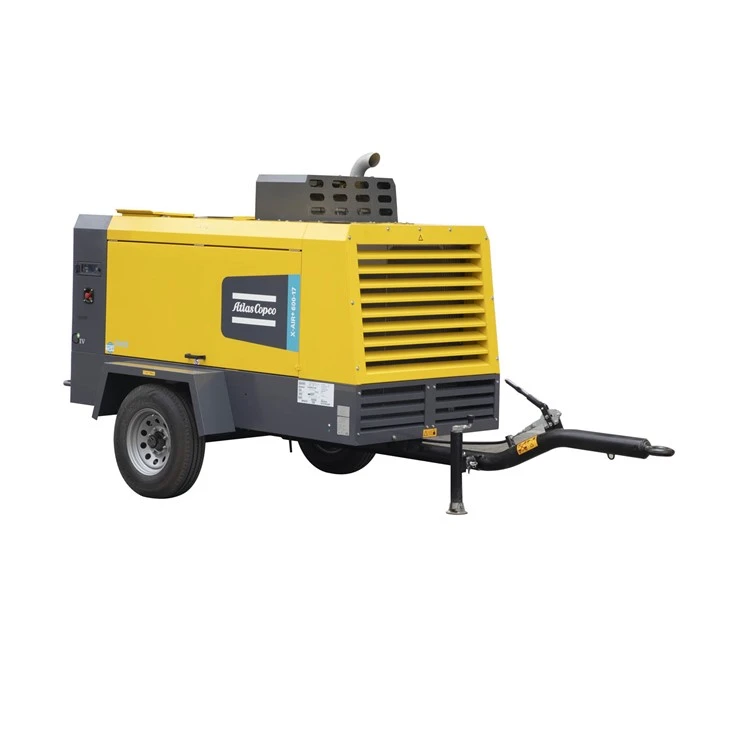

X-air 600-17 detall
1. Paràmetres tècnics principals
Forma del compressor d’aire: compressió de cargol primari, refrigeració d’aire, unitat del motor dièsel, funcionament mòbil de camp
|
Paràmetre tècnic
|
|
X-air + 600-17
|
|
Es moda el volum de gas nominal
|
Metre cúbic/minut m ³/min
|
17.2-14.3
|
|
Pressió laboral
|
Barra de quilogram
|
5-17
|
|
Velocitat màxima del motor (càrrega completa)
|
RPM (revolucions per minut)
|
2200-1900
|
|
Cargol volum d’oli lubricant
|
Aixecant l
|
42 (quantitat de substitució per cicle de manteniment)
|
|
Volum de dipòsit d'emmagatzematge de gas (tanc de separació de petroli i gas)
|
Aixecant l
|
76
|
|
Dipòsit de combustible/capacitat de dipòsit d'urea
|
Aixecant l
|
175/-
|
|
Contingut d’oli a la presa d’aire comprimit
|
PPM
|
<5
|
|
Temperatura de sortida d'aire comprimit (basada en condicions de referència nominales)
|
Celsius 0 C
|
100
|
|
Condicions de funcionament de referència nominal
|
|
|
|
Pressió d’entrada absoluta
|
Barra de quilogram
|
1
|
|
Humitat de l’aire relativa
|
%
|
0
|
|
Temperatura de l'aire d'entrada
|
Celsius 0 C
|
20
|
|
Condicions laborals extremes
|
|
|
|
Pressió de treball mínima eficaç del dipòsit d’emmagatzematge de gasos
|
Barra de quilogram
|
4
|
|
Pressió de treball màxima efectiva del dipòsit d’emmagatzematge de gas (descàrrega)
|
Barra de quilogram
|
18
|
|
Temperatura ambiental màxima
|
Celsius 0 C
|
50
|
|
Temperatura mínima d’inici
|
Celsius 0 C
|
-10/-25 (Opcional Cold Start)
|
|
Altitud més alta
|
Mi m
|
3000
|
2. Motor dièsel
| frabricant | Cummins | |
| model | Estàndard B5.9CS4 GIV | |
| Potència de sortida a velocitat nominal | Kilowatt KW | 154 |
| Factor de càrrega | % | - |
| refrigerant | Refrigerant | |
| Cilindres | En línia 6- motor del cilindre | |
| Volum del sistema de petroli lubricant | Aixecant l | 16,5 (quantitat de substitució per cicle de manteniment) |
| Capacitat del sistema de refrigeració | Aixecant l | 28 |
3. Dimensions i pes generals
| Longitud de la màquina sencera * Amplada * Alçada - Tipus de remolc (inclòs MOP) | Mil·límetre mm | 4700*1940*2400 |
| Longitud de la màquina sencera * Amplada * Alçada - Tipus de caixa | Mil·límetre mm | 2960*1400*2110 |
| Remolc/caixa de pes de la màquina sencera (pes humit) | Quilogram (kg) | 2300/2200 |
| Mida de la vàlvula d'escapament | Polzada | 1*G2,1*G3/4 |
